磁偏角的校正（一）

发布时间：2019-12-12 01:20:00

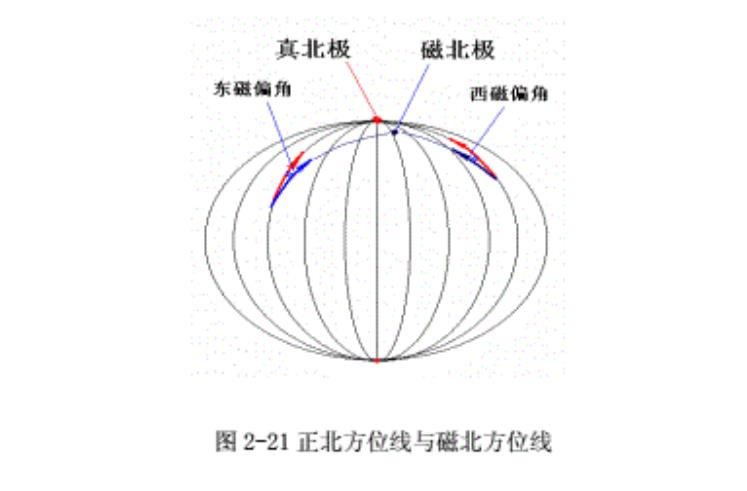

方位角测量目前使用的大部分是磁性测斜仪器，当使用磁性测斜仪时，井斜方位角应该进行包括磁偏角校正:关于磁偏角的校正，自20世纪80年代以来已经取得共识:但关于子午线收敛角的校正，这还是第一次通过标准明确规定。和子午线收敛角校正。本节就磁偏角进行介绍。方位角定义是:某测点处的井眼方向线投影到水平面上，称为井眼方位线，或井斜方位线。以正北方位线为始边，顺时针方向旋转到井眼方位线上所转过的角度，即方位角。这里正北方位线是指地理子午线沿正北方向延伸的线段。但是目前在定向井施工中广泛应用的磁力测斜仪器测得方位角并不是以正北方位线为基准，而是以地磁方位线为基准，称为磁方位角。磁北方位线与正北方位线并不重合，两者之间有个夹角，称为磁偏角。所以，此类仪器测得方位角还需要进行校正，换算成以正北方位线为基准的真方位角。如图2-21

在定向井测斜仪器的设计、制造和有关计算中，还涉及磁倾角:在确定下部钻具组合中无磁钻铤的使用长度时，还要涉及地磁场的水平磁场强度。另外，随着地磁学的发展，古地磁学在石油地质中的应用已占有重要地位。因此，定向井工程技术人员有必要更多地了解关于地磁的基本知识。

一有关地磁的基本知识

中华民族的祖先早在3000多年前就发现了磁石和地磁现象。指南针就是利用地磁现象
指引方向的伟大发明。北宋时期沈括在《梦溪笔谈》中已经明确地指出了磁偏角的存在。现在，地磁学在航海、气象、天文学、国防、通讯等方面以及国民经济和日常生活中，都已得到非常广泛的应用。

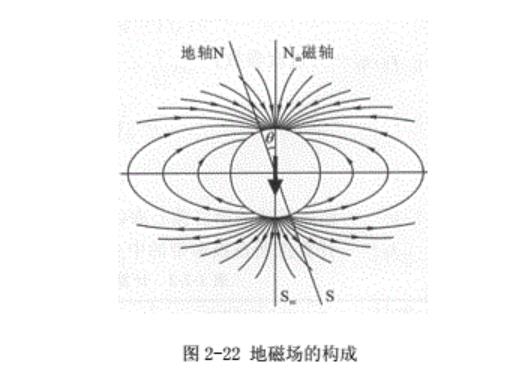

我们的地球具有磁场，称为地磁场。地磁场近似于一个放置在地心的偶极子行成的磁
场如图2-2所示，这个偶极子的磁轴NSm与地轴NS有一个夹角，0＝1.5°显然，磁北极与磁南极和地理北极与南极是不重合的。图1-20中的偶极子箭头所指方向表示偶极子的磁矩方向。地磁场的磁力线从磁南极出发，最后回到磁北极。
