磁偏角的校正（三）

发布时间：2019-12-14 00:25:29

三、地磁异常

在地球表面上，有些地区的地磁要素相对基本磁场而言具有较明显的变化，称为地磁异常。地磁异常在我们定向井施工中也会经常遇到。

产生地磁异常的原因是:在地売岩层中，有些岩石受到地磁场的作用而被磁化，产生磁场，从而导致磁异常。特别是在含有磁铁矿的地区，地磁异常会非常明显。地磁异常按照范围大小，可分为区域磁异常和局部磁异常。

相对于基本磁场而言，磁异常值一般是很小的，在定向井工程中可以不考虑。但是在磁异常特别严重的地区，最好进行专门测量，使用实测的地磁值。

需要注意的是，地磁异常地区不能采用磁性测斜仪器进行测量。需要用陀螺测斜仪器进行测量，地球磁场分为3个区，所用无磁钻铤长度也有规定，具体见定向井专用工具一章。

五、目前广泛使用的磁性测斜仪是以地球磁北方位为基准的。磁北方位与正北方位并不重合而是有个夹角，称为磁偏角。磁偏角又分为东磁偏角和西磁偏角。东磁偏角指磁北方位线在正北方位线的东面，西磁偏角指磁北方位线在正北方位线的西面。用磁性测斜仪测得

的井斜方位角称为磁方位角，并不是真方位角，需要经过换算称为磁方位角，并不是真方位角，需要经过换算求得真方位角。这种换算称为磁偏角校正。换算的方法如下真方位角＝磁方位角十东磁偏角真方位角＝磁方位角一西磁偏角

例如:我国中原油田的磁偏角大约是西偏4.5°。某测点测得井斜方位角为2.50，真方位角＝358.50，我国新疆克拉玛依油田的磁偏角大约是东偏4.10。某测点测得井斜方位角为3580，求真方位角＝2.10

子午线收斂角的校正

定向井轨道设计和轨迹计算、绘图中所用的平面直角坐标系，其纵坐标轴与正北方位线之间互不平行，存在收敛角的问题。所以，在进行井斜方位角校正时，还应进行子午线收敛角校正。

一、子午线收敛角的概念

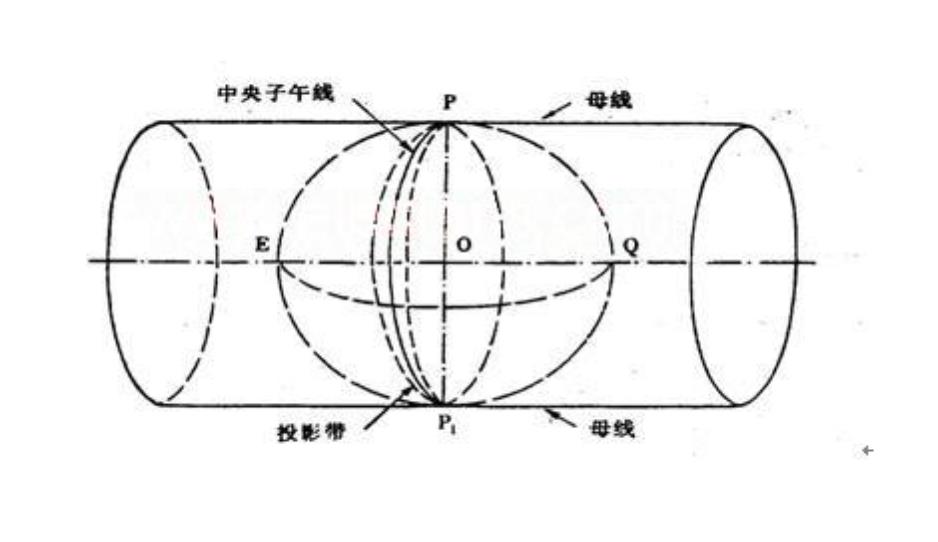

要理解子午线收敛角的概念，需要从定向设计与计算中使用的坐标着手。在定向井轨迹设计时，井口位置和目标点位置是以坐标值给定的。而给定的坐标值又与使用的坐标系有关。通常使用的坐标系有两种:大地坐标系和高斯直角坐标系。

1、大地坐标系

大地坐标系也称为地理坐标系，是描述地球表面上任一点位置的坐标系，如图2-24所示。在大地坐标系中，某点的位置用经度和纬度来确定。为了避免与定向井中其他约定符号相混淆。本书中经度以A表示，纬度以ッ表示。图中的A点的位置为西经90°，北纬40°
