旋转磁力仪简介-(磁屏蔽筒)

发布时间：2021-05-07 02:09:39

旋转磁力仪是应用于岩石磁学和古地磁学中测定岩石磁性参数的高灵敏度仪器。

旋转磁力仪是根据电磁感应原理设计的。该仪器是将弱磁性标本放在由一对线圈组成的传感器里,以一恒定的角速度旋转标本,则传感器线圈中将产生感应交变电压。电压的振幅取决于和旋转轴相垂直的磁化强度分量和旋转度。

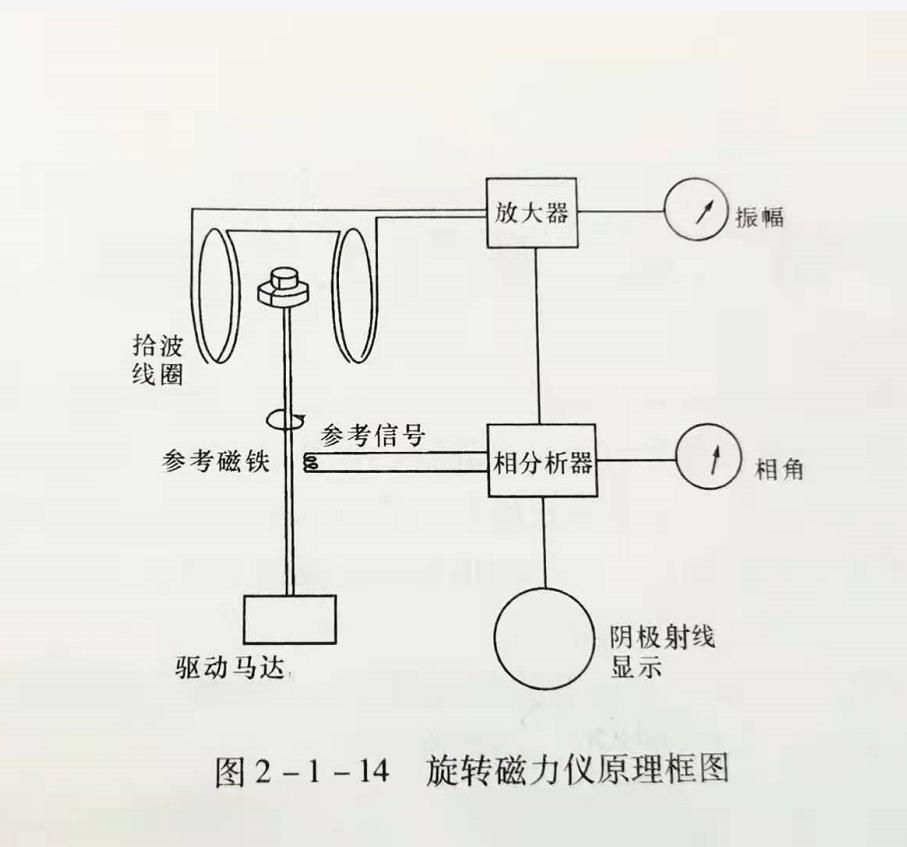

旋转磁力仪的原理框图如图2-1-14所示。

旋转磁力仪一般有传感装置、测试装置和电源三部分组成。

1)传感装置。

①驱动系统。由两个坡莫合金罩所屏蔽的直流马达驱动,并受一个晶体振荡器所控制,使其转速稳定。

②旋转系统。旋转系统的轴镶在系统的盒内,由两个轴承所支撑。样品支架卡在旋转轴上。

③传感线圈。传感线圈的绕组是一个截面为正方形的环叫并灌入环氧树脂而成型的。当处于工作态时,传感器就成了一个与赫姆霍兹线圈相似的系统。为了便于在支架上装卸样品,线圈可以倾斜。为了消除伪磁场的效应,用三层坡莫合金罩把传感器屏蔽。

④支撑和弹簧系统。为了把机械振动对传感器的影响减小到最低限度,仪器设置了支撑和弹簧装置。

2)测试装置。传感线圈产生的信号经前置放大后,通过屏蔽后送入测试装置。这个信号在这里经过具有可调增益性能的缓冲放大器到达具有几个档的量程选择器。信号经位相屏蔽后再经放大送入同步的两个滤波器和两个检波器,然后由数字电压表测读。

3)电源。包括一个带有平滑稳定装置的转换滤波器。
