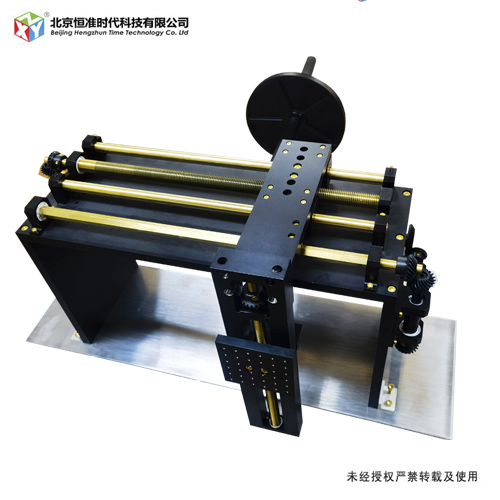

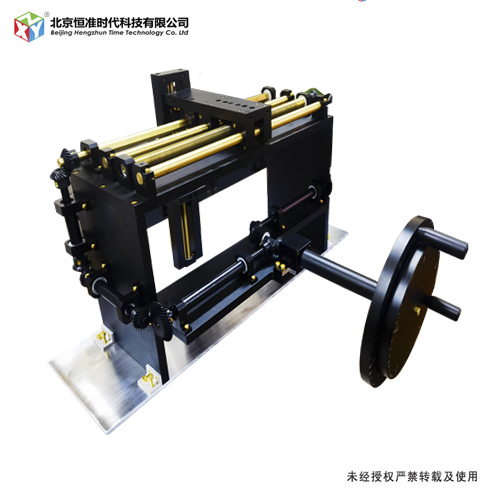

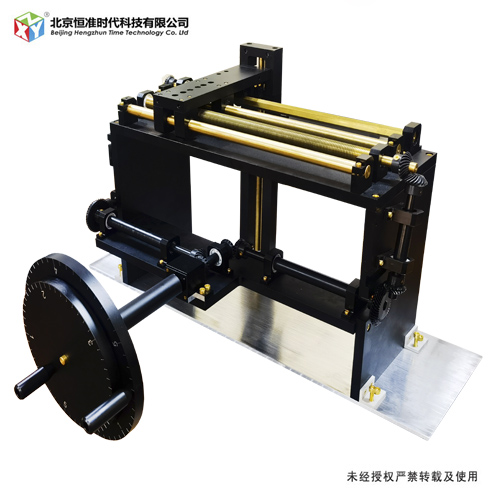

无磁位移台主要应用于磁屏蔽筒内，转台使用大小转盘，分别控制载物台的垂向和横向移动，通过齿轮传动比调整，实现高精度位移调整。采用齿轮及传动轴传递工作扭矩，导向轴、滚珠丝杠和滚珠花键（关键传动件）实现作动方向的调整。小手轮带动滚珠丝杠，控制中继板与载物台的横向位置，大手轮带动滚珠花键，控制载物台的垂向位置。滚珠花键的带齿滑块使用球头柱塞与中继板保持轴向定位，而不影响其传递扭矩。

1、适用屏蔽腔尺寸：φ800的圆筒内

2、安装空间：预留430mm*260mm（或定制）

3、行程：垂向±130mm  横向±150mm

4、材料：整体剩磁＜2nT

5、传动比：垂向/横向5mm/1转

6、传动精度：0.05mm

7、其他：预留安装孔及放置隔板
